一、用途
本機是槽式半自動磨床，磨削行走采用無級變速，主要用于磨削刨切機刀片、剪切機刀片及各種刨刀刨刃等，是木器加工業中用途廣泛的一種工作機床。使用前，請您務必了解設備的性能和使用方法，達到正確操作和調校，保障人身安全，延長設備的使用壽命及提高工作精度。
二、結構概述
本機主要有以下幾部分組成：
1、主機身：整體用優質鋼板焊機而成，經高溫處理后精加工而成，用來提供各部件連接，運轉支撐及安裝其他零部件。

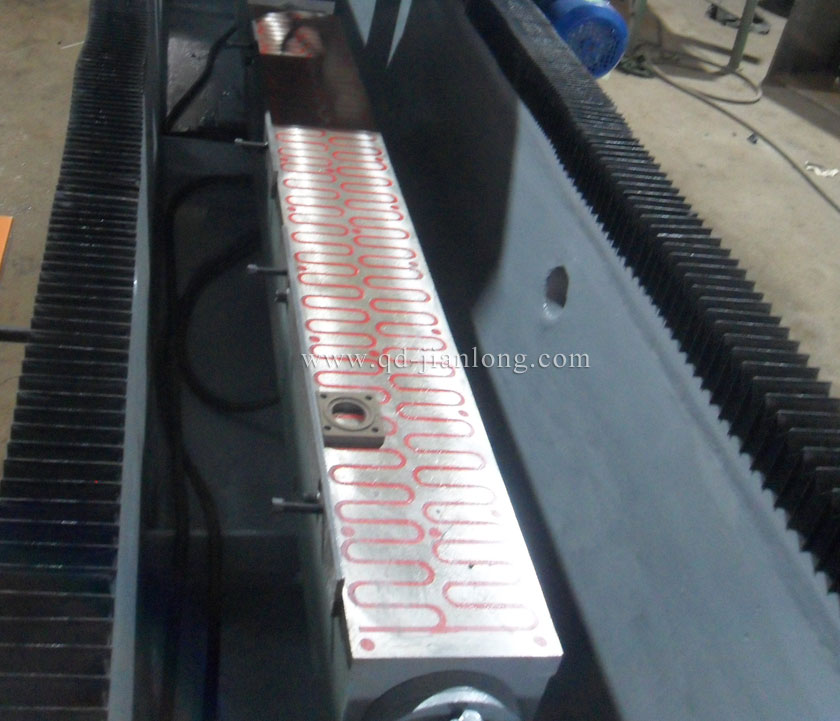

2、電磁磁盤工作臺：放入主機身內，用來放置磨削工件，通過左側的手輪，可使工件在左右45度范圍內調整。

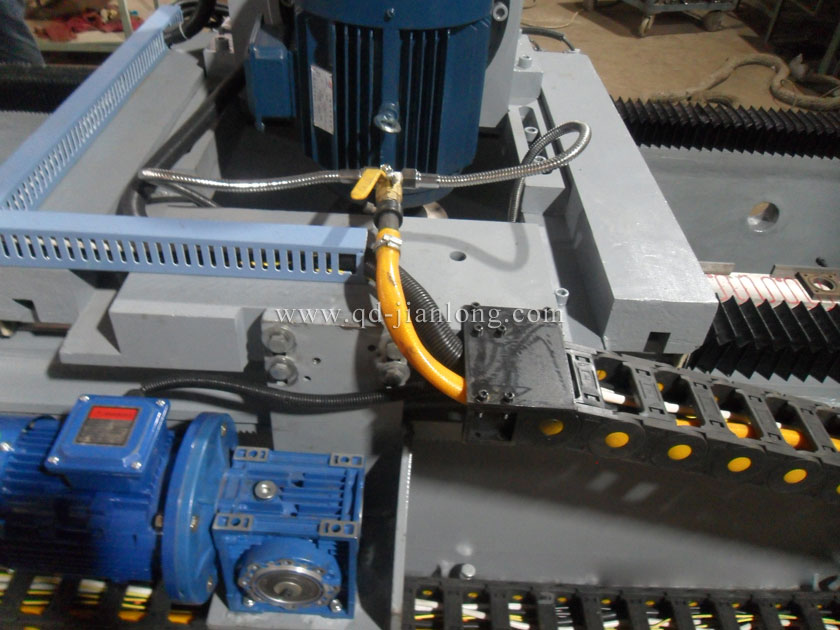

3、行程溜板：它在動力的驅使下，沿機身導軌行走，并給磨削部分提供安裝空間。
三、安裝與調試
1、安裝程序：
A、首先按基礎圖紙打好混凝土基礎，待干后再行安裝。
B、安裝主機時底以調鐵為基礎，調平上道軌后再行禁錮。
C、安裝砂輪溜板時，將四個道軌軸承調之與道軌接觸為準。
2、調整試車
A、各部調好緊固后，先將電工部分能手動者，手動作后再電動，首先將行程電機開動調好行程保險開關后，再開砂輪。
B、砂輪升降可電動和手動磨削一周為0.12，每格為0.01.
C、當磨削工件要求磨角度時，可手動工作臺左右調角度各45度。
D、以上各項調整好以后，開動磨頭，自磨工作臺面達到電磁工作臺與行程道軌的不平行度0.02/1000.

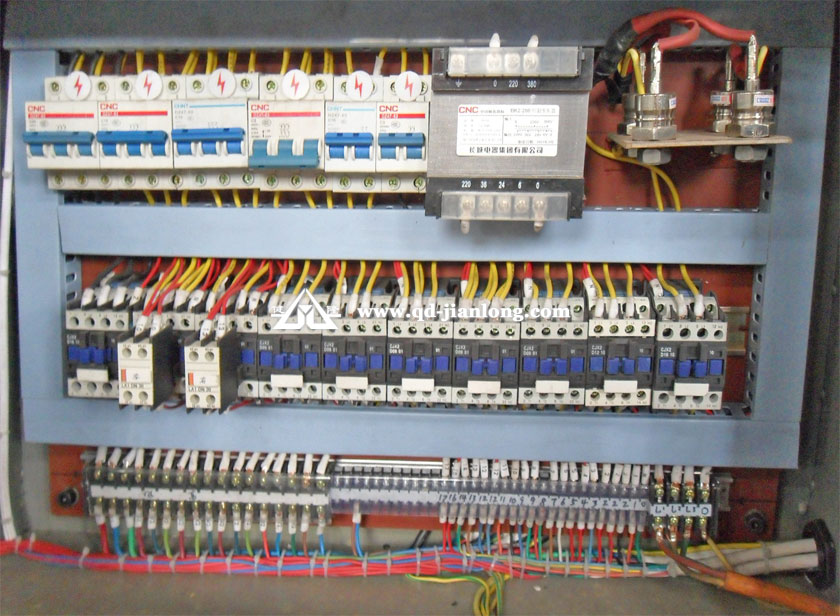

E、機床電器部分已調試好，在安裝中如砂輪轉向相反，不要只改變砂輪電機的相反，而要將總電源的相序改變過來以保證正常工作。

磨刀機主要有以下幾部分組成：

1、主機身：磨刀機整體用優質鋼板焊機而成，經高溫處理后精加工而成，用來提供各部件連接，運轉支撐及安裝其他零部件。
2、電磁磁盤工作臺：放入主機身內，用來放置磨削工件，通過左側的手輪，可使工件在左右 45 度范圍內調整。
3、行程溜板：它在動力的驅使下，沿機身導軌行走，并給磨削部分提供安裝空間。

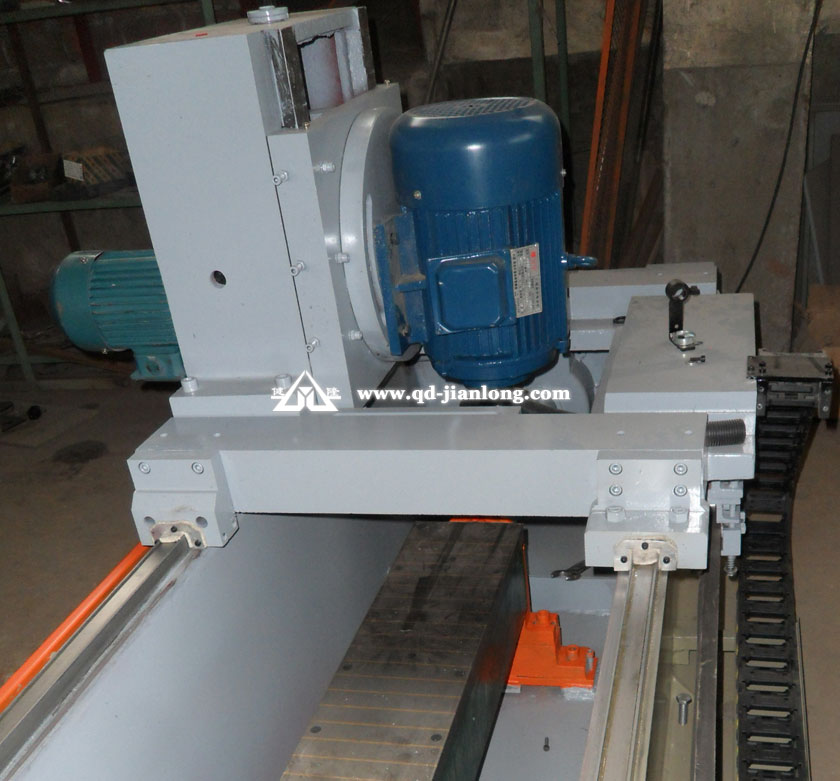

MMD3000數控直線導軌磨刀機，客戶使用中

技術參數

型號Model	MMD3000
最大磨削長度Max working length	3200mm
最大磨削寬度Max cutting width	200mm
砂輪轉速Wheel rotation rate	1400r/min
砂輪直徑Wheel diameter	200-250mm
裝機總功率Total power	6.47kw
磨削刀板角度Tilting angle of saw blade	0-45°
電磁吸盤調整角度Tilting angle of magnetic chuck	前90°后90°
外形尺寸Overall dimensions	5300*1250*1300mm
凈重Net weight	2900kg
