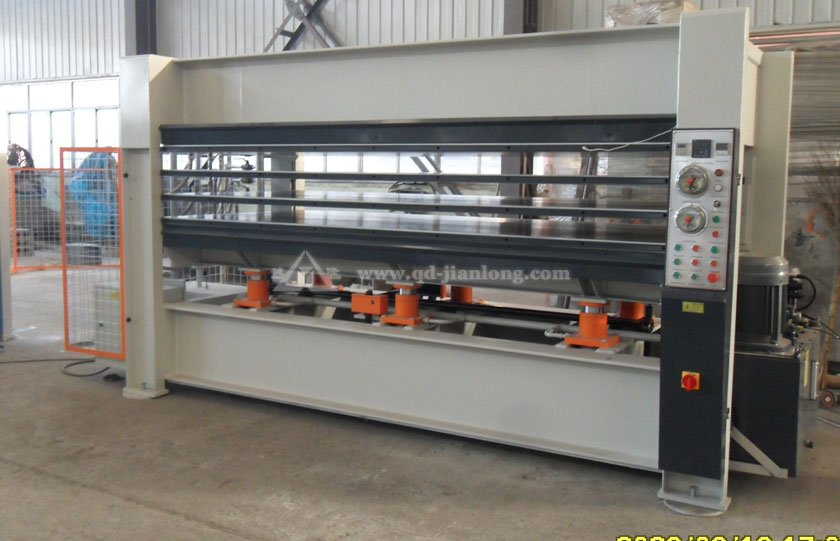

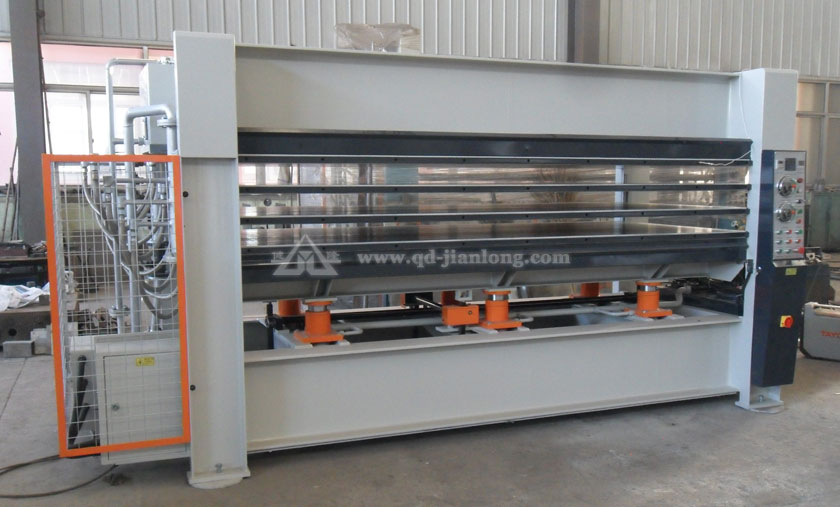

120T三層導熱油爐熱壓機
BY214*8/12(3)H熱壓機
一、主要技術參數
公稱壓力：120噸
壓制層數：3層
油缸只數 6只
熱板間距：100mm
設備功率：4.5kw
熱板幅面：2500×1300×42mm
油缸直徑：100mm,行程300mm
導熱油爐功率：37.5KW
重量約 8.5T
外形尺寸(長*寬*高)約 4100*1700*2200mm
二、用途及特點
主要適用于各種家具制造廠家、木制門廠。
三、調整及試車
1.本機為整機吊運，設備就位后，檢查各部位無松動現象，向油箱內注入N46#液壓油，檢查是否有漏油現象
2.按規定接線，點動電機，調整接線使其按順時針?lè )较蛐D
四、電氣系統說明
1.本控制系統的主回路為高、低壓泵兩臺電機，功率2.2kw，由斷路器和熱繼電器作為電機的短路和過載保護。
2.電氣說明
手動：
（1）閉合3QF、1QF、2QF斷路器，1HL電源燈亮。
（2）閉合1K，0KM得電吸合，為電機做準備。
（3）按2SB按鈕，1KM得電，1M得電，低壓泵啟動，2HL亮，按1SB按鈕，1KM失電，低壓泵停轉。按1SB按鈕，2KM、2M失電，高壓泵停轉。
（4）按3SB按鈕，2KM、2M、1YV得電，高壓泵啟動，3HL亮。
（5）按5SB按鈕，6KA、2YV得電，壓機卸壓回程。按4SB按鈕，6KA、2YV 失電，卸壓回程停。
自動控制：
按6SB按鈕，1KM、2KM吸合，1M、2M得電啟動運轉，高低壓泵同時向油缸注油，當壓力達到1KP常閉合的調定值后，（7-1）點斷，1KM釋放，1M失電。低壓泵停止供油。由高壓泵供油加壓力達到2KP常開調定的壓力值時，(3-21)t通，1KA吸合，3KA得電自鎖，2KM釋放，2M失電，泵停。壓機進入報壓記時狀態，在計時時間內，由于泄漏等原因調壓使（3-27）接通，2KA吸合，又啟動2KM吸合，2M得電，高壓泵供油補壓。當壓力達到2KP高點（3-21）接通1KA吸合，3KA得電（15-17）斷，2KM釋放，泵停，補壓止。當1KT計時到，1KT（3-49）接通4KA\、2KT得電，4KA自鎖，并接通報警，2KT報警延時到，5KA吸合自鎖，5KA點（33-35）接通，使6KA得電吸合自鎖，2YV得電，使壓機卸壓回程，到位后壓開關SQ停止。一個壓制周期結束。
五、液壓原理說明：

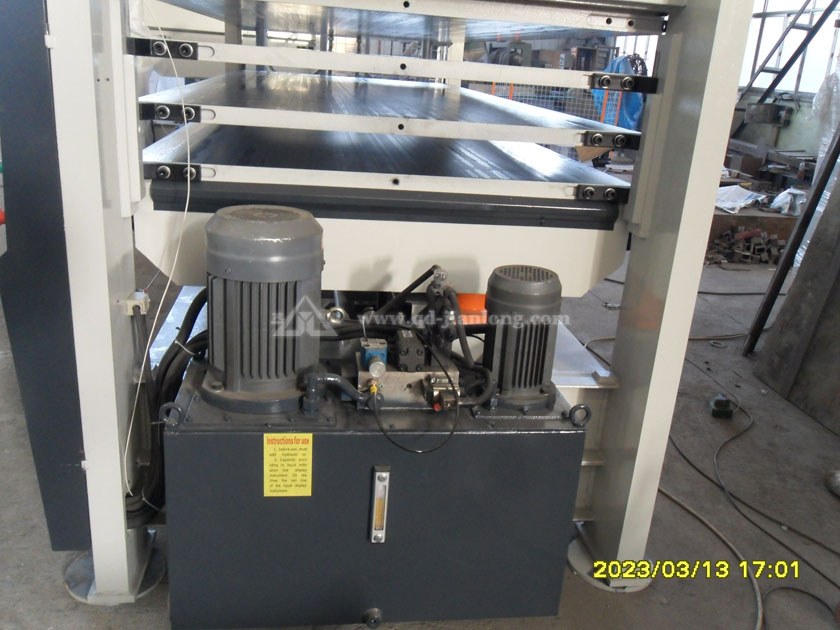

本系統采用低壓大流量泵和高壓小流量泵雙泵供油，且高、低壓泵單獨驅動。
按閉合加壓按鈕，高、低壓泵同時啟動，且電磁鐵1YV通電，電磁閥換向。低壓泵經單向閥6，高壓油經電磁換向閥10、單向閥11進入油缸。壓機工作臺開始上升。當壓機熱壓板閉合，油缸壓力升止電接點表7的調定壓力上限時，低壓泵電機停。高壓泵繼續向油缸供油。當壓力升止電接點壓力表8的調定壓力上限時，高壓泵停。1YV失電。壓機進入自動保壓計時階段。在次階段，若壓力降至電接點壓力表8的下限時，高壓泵啟動，電磁鐵2YV得電，電磁閥換向，壓力油經電磁換向閥進入液控單向閥，打開液控單向閥，使壓機卸壓回程至下限位開關時停，壓機完成一個工作循環。
溢流閥5用于調整低壓泵壓力，最高調整壓力不大于1.5MPA
溢流閥9用于調整高壓泵壓力，最高調整壓力不大于25MPA
溢流閥13用于調整控制油壓力，調整壓力為2MPA

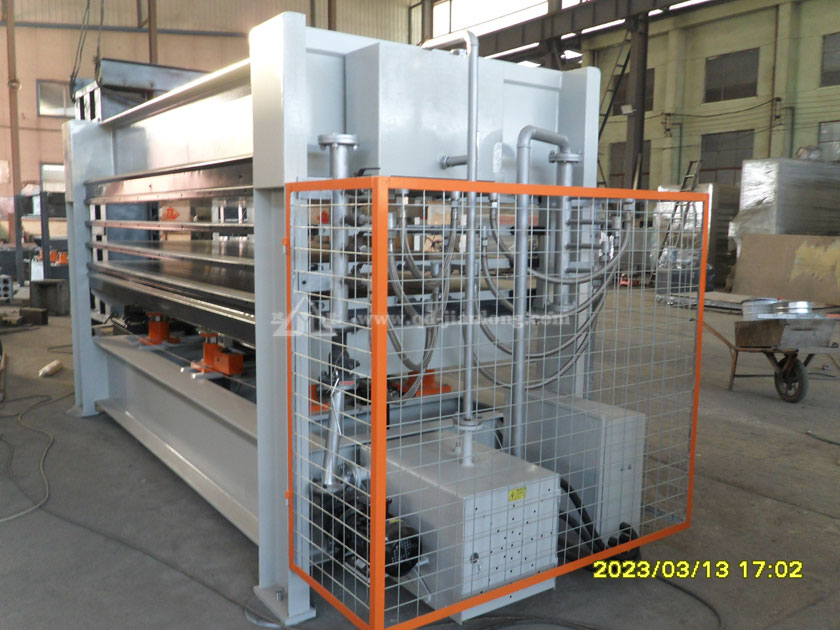

油爐加熱循環說明
1、電熱管分兩組控制，每組各控制三只
2、預熱時兩組全開
3、導熱油泵電機從預熱到壓制過程始終運轉
4、安裝于熱板上的數字式溫度顯示控制儀，控制電熱管的通斷電。當熱壓板達到預熱溫度時（溫控儀調定熱板溫度的上限），三只為一組的電熱管一組斷電停止工作。另一組電熱管受溫度顯示控制儀控制，根據預調熱板溫度的上限和下限控制三只電熱管組的通斷電，使熱板溫度保持在預定的范圍內。
5、安裝于加熱油箱上的溫控儀，用于限制加熱油箱內的最高溫度，設定值應低于油的耐熱溫度。當溫度達到最高溫度設定值時，發出報警信號，并斷開電熱管電源。
6、第一次加熱前，應先開導熱油泵進行常溫循環，并不斷的從膨脹油箱補充導熱油，直到排凈系統中的空氣，才準許加熱。加熱時應緩慢升溫，避免導熱油膨脹從油箱中溢出。直到蒸發凈油中的水分，才可轉于正常使用。
注意事項
承蒙惠顧，非常感謝您對本公司的信任，選購本公司生產的BY214*8/12(3)H熱壓機。
在您使用、維護本型號熱壓機前，請詳細閱讀使用說明書，相信本說明書會(huì )給您帶來一定的幫助。為了在今后的工作中，使用、維護、保養和排除障礙，請您妥善保存使用說明書，如有不詳之處，請來電告知本公司，您會(huì )得到滿意的售后服務及技術指導。
使用本熱壓機，請指定專人操作和維護保養，如果不按本說明書中規定程序操作，將會(huì )造成熱壓機的非正常損壞，或傷及操作者，給貴公司造成不應有的損失。
該壓機在使用過程中，請務必注意：膨脹油箱中的導熱油儲量情況，及時添加導熱油，確保設備有足夠的導熱油，防止熱板及電熱爐缺油造成起火、溫度不均等情況的發生。
1、使用導熱油標號為L(cháng)-Q320
2、本機適用溫度0-160度
3、油爐第一次使用前，先檢查螺栓是否緊固，使用一段時間后，應進行維護，緊固螺栓。
4、油爐功率36kw，循環泵1.5kw。
